Термопанели — облицовка фасада и утепление стен |
Фасадные термопанели «РЕГЕНТ» — это система теплоизоляции и облицовки фасада здания на основе теплоизоляционной панели из жёсткого ППУ и клинкерной плитки.
Каждый кто строит загородный дом, рано или поздно сталкивается с вопросом отделки фасада. Фасадные термопанели хорошее решение этого вопроса.
Применяя клинкерные панели вы получаете возможность не только придать фасаду дома отличный внешний вид, но и повысить его энергоеффективность.
Термопанели изготавливаются из качественного, жёсткого утеплителя - пенополиуретана (ППУ). Облицовочным материалом является клинкерная плитка лучших производителей.
ППУ панели с клинкером полностью подходят для климатических условий России, а их использование позволяет улучшить теплоизоляцию стен на 100-400%. Безусловно, данные характеристики являются немаловажным фактором, влияющим на себестоимость отопительного процесса.
Если не сделать качественную теплоизоляцию фасада дома, то впоследствии можно столкнуться с очень серьезными проблемами. Сейчас существует множество различных строительных материалов, которые не только утепляют фасад дома, но и придают ему очень красивый внешний вид. Одним из недорогих способов теплоизоляции фасада считается облицовка клинкерной плиткой, а точнее термопанелями с клинкером.
Термопанели снижают затраты на отопление на 40-50%!
Небольшой вес, долговечность, экологичность и легкость монтажа при любой температуре наружного воздуха делают этот фасадный отделочный материал особенно популярным.
Благодаря предусмотренным заранее направляющим для монтажа, весь процесс монтажа фасадных термопанелей занимает всего 2-3 недели.
Фасадные термопанели «РЕГЕНТ» — позволяют не только качественно утеплить фасад дома, но и придадут ему красивый, современный внешний вид. Термопанели, с клинкерной плиткой в качестве облицовочного материала, обладают отличными теплоизоляционными свойствами и имеют благородный внешний вид. Фасад облагороженный трмопанелями с клинкерной плиткой - практически не отличим от фасада с настоящей кирпичной кладкой. При этом он обладает прекрасными теплосберегающими свойствами и отличается весьма невысокой ценой по сравнениюс облицовкой кирпичом.
Дополнительным преимуществом Термопанелей Регент является возможность сочетать и стыковать их с фасадным декором из полиуретана, что позоволяет реализовывать энергоэффективную, практичную и эстетически привлекательную систему фасадной отделки.
|
Термопанели Регент — технические характеристики |
Вес панели |
16 кг |
Плотность, кг/м³ |
45 – 60 |
Толщина пенополиуретана (ППУ) |
40, 60 и 80 мм |
Температурный режим применения, °С |
От - 60 до +100 |
Термическое сопротивление |
2м²°С/Вт |
К воздействию микроорганизмов и агрессивных сред |
Устойчивы |
Долговечность при применении в качестве отделки фасадов |
Более 30 лет |
Морозоустойчивость, циклов |
Более 300 |
Прочность на сжатие при 10% деформации, МПа |
Не менее 0,20 |
Водопоглощение за 24 часа, по объему, % |
Не более 2 |
Группа горючести |
негорючие |
Разрушающая нагрузка при изгибе, МПа |
Не менее 0,30 |
Теплопроводность ППУ,Вт/м*К |
0,025-0,03 |
Термопанели Регент — чертежи |
|
|
Термопанели Регент — Сертификаты |
Сертификат соответствия на изделия из пенополиуретана
|
Термопанели Регент —аксессуары |
Для монтажа термопанелей Регент вам может понадобится следующее: |
Инструменты необходимые для монтажа термопанелей: |
• Перфоратор.
• Углошлифовальная машина с алмазным диском
• Ножовка
• Шуруповёрт |
Расходные материалы: |
• Дюбель-гвоздь для сквозного монтажа (с потайной головкой без воротника) или саморез ø8 мм (Расход: 16 шт. на м² поверхности) СНиП 2.01.07-85;
• Уголок алюминиевый или оцинкованный 25-30 мм (по длине периметра дома); Затирка для широких швов (расход: 1,5-2 кг на м² поверхности);
• Затирка для швов между клинкерными плитками - эластичная цементная смесь для затирки швов шириной от 4-х до 16 мм, применяется для цветного заполнения швов между настенными и напольными покрытиями, выполненных из керамических плиток (кафель, терракота, клинкер, грес), плиток из естественного камня (мрамор, гранит). В затирке для широких швов применяется более крупная цементная крошка, чем при производстве затирки для узких швов, и поэтому она более пористая. Производители: Quick-mix, SOPRO, KESTO, ATLAS, MAPAI
• Монтажная пена с небольшим расширением. |

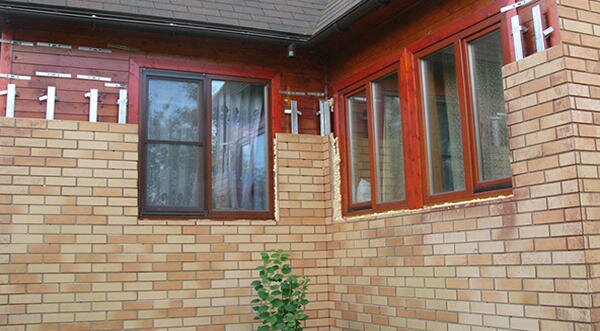

Термопанели в примерах |
|
Аккуратная кирпичная кладка, дополненная элегантным белым декором - это классика европейской архитектуры. Это сочетание прочно закрепилось в таких архитектурных стилях, как ампир, георгианство... и многих других. Дом, фасад которого оформлен кирпичной кладкой и архитектурным лепным декором, много десятков лет будет выглядеть стильно и респектабельно. |
|
Термопанели Регент — Рекомендации по монтажу |
Выполнять монтаж термопанелей Регент рекомендуется следующим образом: |
1. Проверить геометрию фасада. Если поверхности ровные, то термопанели крепятся непосредственно к внешней стене. При необходимости провести обрешётку стен.
2. Установка горизонта - горизонтальной линии вдоль здания. По этой линии к цоколю монтируется металлический уголок 25-30 мм. Возможно выстраивание горизонта по выступающему цоколю.
3. Монтаж термопанелей начинается от угла и продолжается рядами вокруг дома снизу вверх. Первый ряд панелей опирается на выставленный по уровню металлический уголок или цоколь.
|
|
4. Резка термопанелей. Клинкер режется алмазным диском, затем ножовкой распиливается теплоизоляция из пенополиуретан. Углы 90° получают подрезом торцов двух термопанелей под углом 45°.
5. Места крепления фасадной термопанели к стене обозначены на панели закладными втулками. Облицовочная панель прикладывается на место установки и сквозь закладные втулки, которые являются направляющими, сверлится отверстие в стене.
6. Фасадная термопанель крепится к несущей стене с помощью дюбелей или саморезов ø8. Длинна дюбеля или самореза должна быть достаточной для закрепления фасадной панели к несущей стене (не менее 120 мм). |
|
7. В случае необходимости можно регулировать вертикальность кладки, подкладывая прокладки из пенополиуретана под облицовочную панель.
8. После укладки каждого уровня панелей следует проверять горизонтальный уровень.
9. При монтаже на обрешётку в промежуток между первым рядом термопанелей и стеной заливается монтажная пена.
10. Швы затираются (расшиваются) морозостойкой затиркой для широких швов с пластификатором. Если температура ниже чем 3 градуса, то вместо воды следует использовать специальный состав. |
|
Инструменты необходимые для монтажа термопанелей: |
• Перфоратор.
• Углошлифовальная машина с алмазным диском
• Ножовка
• Шуруповёрт |
Расходные материалы: |
• Дюбель-гвоздь для сквозного монтажа (с потайной головкой без воротника) или саморез ø8 мм (Расход: 16 шт. на м² поверхности) СНиП 2.01.07-85;
• Уголок алюминиевый или оцинкованный 25-30 мм (по длине периметра дома); Затирка для широких швов (расход: 1,5-2 кг на м² поверхности);
• Затирка для швов между клинкерными плитками - эластичная цементная смесь для затирки швов шириной от 4-х до 16 мм, применяется для цветного заполнения швов между настенными и напольными покрытиями, выполненных из керамических плиток (кафель, терракота, клинкер, грес), плиток из естественного камня (мрамор, гранит). В затирке для широких швов применяется более крупная цементная крошка, чем при производстве затирки для узких швов, и поэтому она более пористая. Производители: Quick-mix, SOPRO, KESTO, ATLAS, MAPAI
• Монтажная пена с небольшим расширением. |
Методика расчёта теплозащиты стены с применением термопанелей «Регент» |
Расчёт теплозащитных характеристик ограждающих конструкций (ОК) зданий выполняется в соответствии с требованиями СНиП II-3-79* «Строительная теплотехника» и СНиП 23-01-2000 г., СНиП 23-02-2003 г. «Тепловая защита зданий».
Расчётные параметры окружающей среды для различных регионов принимаются по СНиП 23-01-99 «Строительная климатология».
Приведённое сопротивление теплопередачи ограждающей конструкции (стены) определяется, исходя из санитарно-гигиенических требований, комфортных условий и условий энергосбережения, и для региона г. Москвы составляет величину R0 = 3,15 м²*°С /Вт.
Расчётный коэффициент теплопроводности каждого слоя конструкции определяется по Приложению 3 СНиП II-3-79*.
Термическое сопротивление R,м²*°С /Вт слоя ограждающей конструкции определяется по формуле:
R = S / λ (1)
где S – толщина слоя, м;
λ – расчётный коэффициент теплопроводности материала слоя, Вт/м2*°С.
Сопротивление теплопередачи R0,м²*°С/Вт определяется по формуле:
R0 = 1/αi + Rk + 1/αe (2)
где αi – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции;
αe – коэффициент теплоотдачи внешней поверхности ограждающей конструкции;
Rk – термическое сопротивление ограждающей конструкции, м2 * °С/Вт с последовательно расположенными однородными слоями, определяемое как сумма термических сопротивлений отдельных n-слоёв, Rk = R1 + … + Rn (3).
Необходимый уровень теплозащиты наружных ограждающих конструкций зданий определяется требованиями СНиП не менее нормативных значений, определяемых по таблице 4 СНиП 23-02-2003, в зависимости от числа градусо-суток отопительного периода (ГСОП) для каждого региона Dd , °С*сут.
Dd = (tint – tht) Zht (4)
где tint – расчётная средняя температура внутреннего воздуха;
tht , Zht – средняя температура наружного воздуха, °С, и продолжительность отопительного периода, сут., принимаемые по СНиП 23-01-2000 для периода со средней суточной температурой воздуха не более 8°С. |
Термопанели Регент — ассортимент/цена |
Термопанели с клинкерной плиткой ABC. |
Термопанели с клинкерной плиткой цветов: Malta Rot, Rotbunt glatt, Braun glatt, Braun genarbt, Beige glatt, Beigegenarbt. Размер плитки: 240х71х7мм.
Пройдите по ссылке для просмотра: ABC-Klinkergruppe - текстура/цвет. |
Панель стандартная 750х665мм (0,5м²) |
Стоимость в зависимости от объёма, руб./м² |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клкинкерной плиткой цветов: Lanzarote, Malta, Nordkap, Kitzbuhel, Salzburg, Kupfer, Sandstein, Weinrot, Mangan, Rotbunt struktur, Rotbunt struktur besandet, Weiß, Naturbrand, Beige, Sandgelb, Grau, Borkum, Baltrum, Juist, Gotland, Aubergine, Granit. Размер плитки: 240х71х8мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цен |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клкинкерной плиткой цветов: Lanzarote, Malta, Nordkap, Kitzbuhel, Salzburg, Kupfer, Sandstein, Weinrot, Mangan, Rotbunt struktur, Rotbunt struktur besandet, Weiß, Naturbrand, Beige, Sandgelb, Grau, Borkum, Baltrum, Juist, Gotland, Aubergine, Granit. Размер плитки: 240х71х10мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: R 7558 Landhaus rot-bunt wasserstrich, R 0858 Rot-Kohlebrand wasserstrich, R 0954 schwarz-blau-bunt geflammtglatt, R 8954 schwarz-blau-bunt geflammt Kohlebrand glatt, R 7554 rot-bunt Schmolz glatt, R 1875 Kohlebrand mit Sinterschmolz, R 0854 Rot-Kohlebrand glatt, R 8354Gelb-Kohlebrand. Размер плитки: 240х71х14мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: Granit Vesuv, Feuerland. Размер плитки: 300х150х10мм Размер плитки: 300х150х10мм. |
Панель цокольная 660х950мм (0,64м²) |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой Stroeher. |
Термопанели с клинкерной плиткой цветов: 345 и 361.
Размер плитки: 240х71х10мм.
Пройдите по ссылке для просмотра: Stroeher - текстура/цвет. |
Панель стандартная 750х665мм (0,5м²) |
Стоимость в зависимости от объёма, руб./м² |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 834, 840, 837, 841, 835, 839.
Размер плитки: 240х71х8мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 215, 307, 316, 318, 210, 320, 319, 825.
Размер плитки: 240х71х11мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 140, 230, 200, 336, 330, 338.
Размер плитки: 240х71х11мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 415, 416, 405, 410, 413, 417, 430, 429.
Размер плитки: 240х71х11мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: KS 01, 02, 03, 05, 06, 13, 14, 15.
Размер плитки: 300х150х10мм.
Пройдите по ссылке для просмотра: Stroeher - текстура/цвет. |
Панель цокольная 660х950 (0,6м²) |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой Klinker-Zentrale (Ammonit). |
Цены на термопанели с клинкерной плиткой Ammonit всех цветов.
Размер плитки: 240х71х9мм. Утеплитель - пенополиуретан.
Пройдите по ссылке для просмотра: Klinker-Zentrale - текстура/цвет |
Панель стандартная 750х665мм (0,5м²) |
Стоимость в зависимости от объёма, руб./м² |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой Korzilius. |
Цены на термопанели с клинкерной плиткой Korzilius всех цветов.
Размер плитки: 240х71х9мм. Утеплитель - пенополиуретан.
Пройдите по ссылке для просмотра: Korzilius - текстура/цвет |
Панель стандартная 750х665мм (0,5м²) |
Стоимость в зависимости от объёма, руб./м² |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой Feldhaus Klinker. |
Термопанели с клинкерной плиткой цветов: 332, 335, 356, 400, 435, 440.
Размер плитки: 240х71х9мм. Утеплитель - пенополиуретан.
Пройдите по ссылке для просмотра: Feldhaus Klinker - текстура/цвет |
Панель стандартная 750х665мм (0,5м²) |
Стоимость в зависимости от объёма, руб./м² |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 303, 307, 343, 436. Размер плитки: 240х71х9мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 206, 214, 266, 268, 286, 287, 200, 216, 220, 227, 228, 240. Размер плитки: 240х71х9мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 480, 487. Размер плитки: 240х71х9мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 100, 116, 140, 500, 535, 540, 550, 555, 700, 735, 740, 800, 735, 840. Размер плитки: 240х71х9мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 382, 384, 385, 386, 509. Размер плитки: 240х71х14мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 684, 685, 686, 687, 688, 689, 690, 694. Размер плитки: 240х71х14мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 691, 692, 693, 697. Размер плитки: 240х71х14мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой цветов: 752, 758. Размер плитки: 240х71х14мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой KeraLite |
Термопанели с клинкерной плиткой KeraLite цветов Crema, Gelb, Braun.
Размер плитки: 240х71х10мм.
Пройдите по ссылке для просмотра: KeraLite - текстура/цвет |
Панель стандартная 750х665мм (0,5м²) |
Стоимость в зависимости от объёма, руб./м² |
До 300 м² |
Свыше 300 м² |
Свыше 500 м² |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
Термопанели с клинкерной плиткой KeraLite цветов Rot, Crema-grau, Gelb-braun, Rot-grau, Rot-braun . Размер плитки: 240х71х10мм. |
Толщина утеплителя 40 мм |
|
|
|
Толщина утеплителя 60 мм |
все |
цены |
по запросу |
Толщина утеплителя 80 мм |
|
|
|
|
|
|
